關(guān)于加固改造，其實已在中國已經(jīng)盛行了幾十年，并且從中涌現(xiàn)了許多加固方法、技術(shù)，從規(guī)范上來說就有十余種，包括碳纖維加固、粘鋼加固、預(yù)應(yīng)力碳板加固、繞絲加固、植筋加固、裂縫修補技術(shù)等。毫無疑問，以上加固技術(shù)各有優(yōu)勢，但不可避免的也存在爭議。近日，某壇“四川粘鋼加固”引發(fā)熱議，今天我們四川永安建筑來針對這個話題跟大家一起好好分析下：

提問者拋出幾種加固方案：

比如梁底，梁底粘鋼板，再用U型鋼板箍。

比如柱，四個角粘角鋼，角鋼用綴板焊接。

比如梁支座，鋼板與柱梁粘貼，再用U型箍固定。

▋ 四川粘鋼加固最為靠譜?

以上種種，有人認(rèn)為粘鋼方式不如碳纖維可靠，施工材料、質(zhì)量不能保證，有人認(rèn)為粘鋼加固已經(jīng)驗證最為靠譜。你怎么看？

粘鋼加固已在大量的加固工程中實踐成功，作為被廣推的加固技術(shù)，必然有其存在的道理。我們來看一看它在結(jié)構(gòu)加固上具體的應(yīng)用。

鋼筋混凝土梁、板是目前工程中應(yīng)用最為廣泛的結(jié)構(gòu)構(gòu)件，也是較易出現(xiàn)病害的結(jié)構(gòu)部位。梁、板類受彎構(gòu)件因承載力不足時，外觀表現(xiàn)是構(gòu)件撓度過大，裂縫過寬、過長，鋼筋銹蝕嚴(yán)重或受壓區(qū)砼存在壓碎現(xiàn)象等。這時候，我們往往采取加固措施來解決正截面和斜截面強度不足的問題。

當(dāng)正截面加固時，首先應(yīng)區(qū)分原梁是適筋梁、超筋梁還是少筋梁。當(dāng)原梁配筋率小于最大配筋率，而大于最小配筋率時，為適筋梁；大于時為超筋梁；小于時為少筋梁。我們知道鋼筋的受拉很強，如果是少筋梁,便可選擇增補鋼筋來進(jìn)行加固，如在受拉區(qū)粘貼鋼板等。

如果是超筋梁，說明原構(gòu)件截面不足，在受拉區(qū)進(jìn)行加筋補強不起作用，因此必須采用增大截面加固法或增設(shè)支點加固法，而不能采取粘貼類的加固方法。

如果是適筋梁，選擇加固方法的余地較大，但當(dāng)采用在受拉區(qū)增加鋼筋的方法加固，或采用受拉區(qū)粘貼鋼板方法加固時，注意加固后應(yīng)不致成為超筋梁。

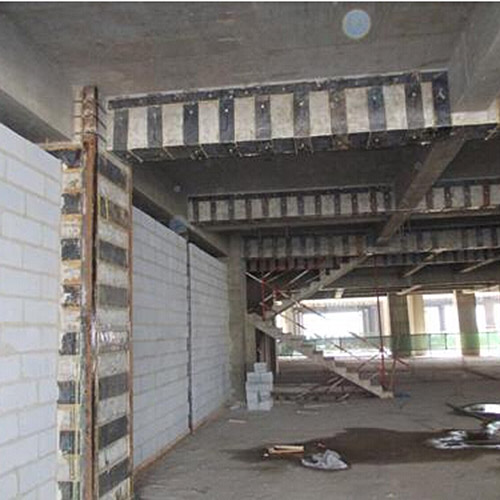

粘貼鋼板

▋ 四川粘鋼加固能無限的提高承載力?

粘鋼加固加固構(gòu)件還有一大問題，它能無限的提高承載力嗎？

根據(jù)以上探討，外粘鋼板加固法是不能無限提高構(gòu)件承載力的。因為加固是在原構(gòu)件基礎(chǔ)上進(jìn)行的，而原結(jié)構(gòu)的混凝土強度等級、截面尺寸、配筋等限制了加固發(fā)揮作用的程度。

當(dāng)然，如果與其他加固方法結(jié)合采用，如增大截面、受壓區(qū)加固等，還能在更大程度上提高承載力。

▋ 四川粘鋼膠抗老化到底行不行？

粘鋼加固必然要用到粘鋼膠，于是出現(xiàn)了第三個問題，有人擔(dān)心：現(xiàn)在國家十分重視膠水的耐老化問題，市面上的粘鋼膠抗老化到底行不行？

耐老化性能是結(jié)構(gòu)膠的重要性能，對于膠粘劑的耐久性和使用壽命有重要的影響?，F(xiàn)今對結(jié)構(gòu)膠進(jìn)行的耐濕熱老化性能檢測，不僅是保證其超過30年的粘結(jié)能力，而且可以檢出不良固化劑的成分，保障粘鋼膠長期使用的性能。

粘鋼膠

好的粘鋼膠耐老化性能是非常強的，在悍馬粘鋼膠的耐濕熱老化性能檢測中，樣品在50℃、95％RH環(huán)境中老化90d，檢測結(jié)果顯示，與室溫下短期試驗結(jié)果相比，其抗剪強度降低率均≤12％，完全符合A級膠的檢測標(biāo)準(zhǔn)。

▋ 關(guān)于鋼板的粘貼、加固量？

當(dāng)鋼板全部粘貼在梁底面（受拉面）有困難時，允許將部分鋼板對稱粘貼在梁的兩側(cè)面。但側(cè)面粘貼區(qū)域應(yīng)控制在距受拉邊緣1/4梁高范圍內(nèi)，并應(yīng)通過計算確定梁的兩側(cè)面實際需粘貼的鋼板截面面積。

對受拉區(qū)和受壓區(qū)，分別不應(yīng)超過3層和2層，且鋼板總厚度不應(yīng)大于10mm。

以上就是關(guān)于四川粘鋼加固的知識分析，相信大家已經(jīng)了解的很清楚了，如果大家還有疑問或需要，歡迎隨時聯(lián)系我們。
